整體式銑刀
- E 系列 - 適用一般鋼材

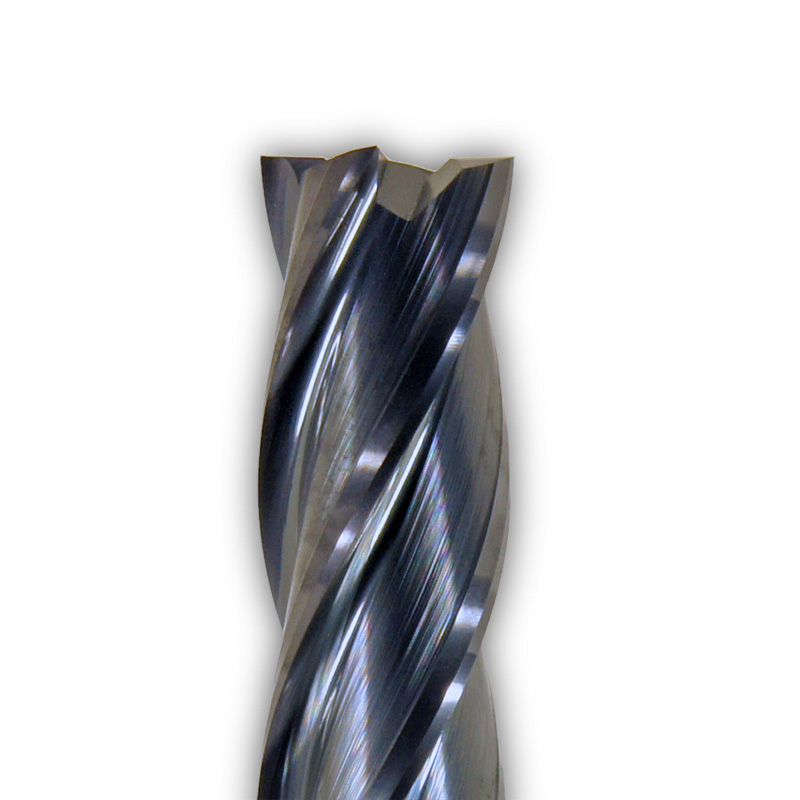

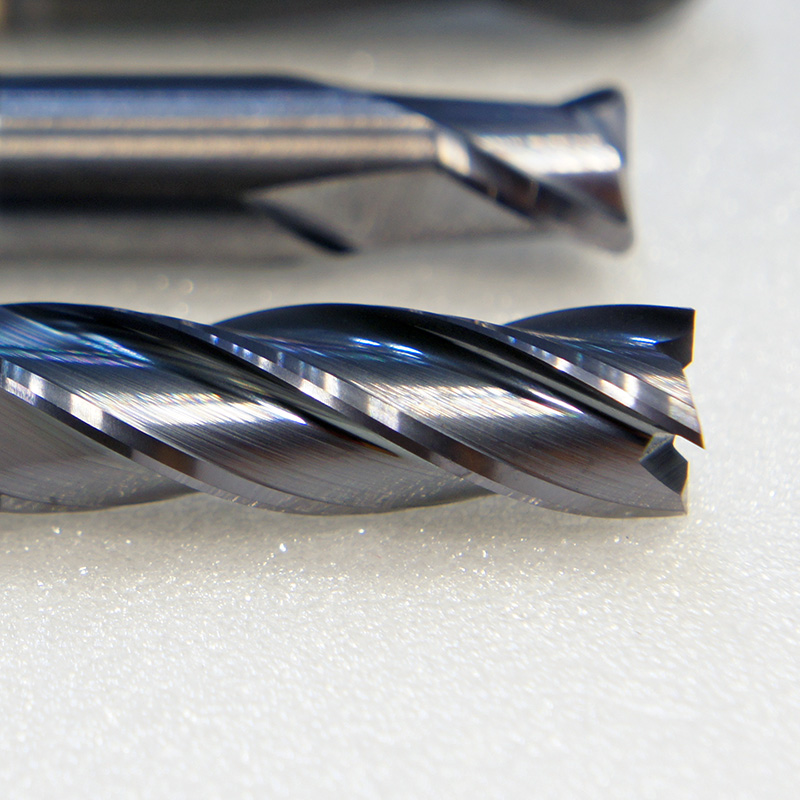

適合加未經熱處理，硬度低於 48HRC 的一般鋼材，包括軟鋼、中碳鋼、工具鋼、鑄鋼、鎳鉻合金鋼等等。採用高品質碳化鎢圓棒，搭配先進耐磨鍍層，加工進給速度更快，優異的幾何設計和精確的公差，確保工件尺寸準確，生產過程穩定。
未經熱處理的 S15C/S45C、SKD 4/ 6/61/10/11、 P20/20+1、SKT 4/6 ... 等一般鋼材 ...
加工毛刺少、 加工面粗糙度優良、品質穩定壽命一致。
-

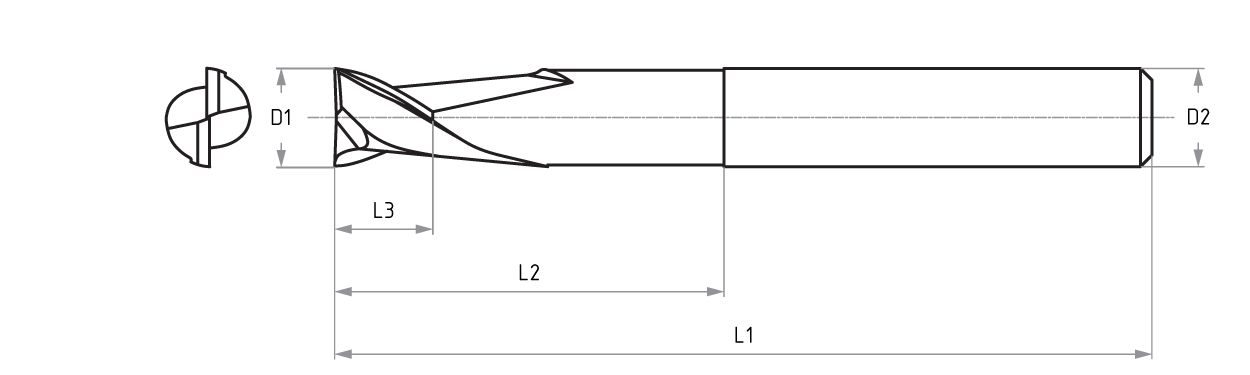

料號
Ordering Number刃徑
D1刃長
L2有效長
L3圓角
R柄徑
D2總長
L1刃數
Z庫存 E0050402550-0052 0.5 0.5 2.5 - 4 50 2 Y E0050405050-0052 0.5 0.5 5 - 4 50 2 Y EF01004050-0502 1 5 - - 4 50 2 Y EF02004050-1002 2 10 - - 4 50 2 Y E0200406050-0302 2 3 6 - 4 50 2 Y EF03004050-0902 3 9 - - 4 50 2 Y E0300409050-0502 3 5 9 - 4 50 2 Y EF04004050-1202 4 8 - - 4 50 2 Y E0400408050-0802 4 12 10 - 4 50 2 Y EF06006050-1802 6 8 - - 6 50 2 Y E0600618050-0902 6 9 18 - 6 50 2 Y EF08008063-2502 8 25 - - 8 63 2 Y E0800825063-1202 8 12 25 - 8 63 2 Y EF10010070-3002 10 30 - - 10 70 2 Y E1001030070-1502 10 15 30 - 10 70 2 Y EF12012075-3502 12 35 - - 12 75 2 Y E1201235075-1802 12 18 35 - 12 75 2 Y -
料號
Ordering Number刃徑
D1刃長
L2有效長
L3圓角
R柄徑
D2總長
L1刃數
Z庫存 E0050402550-0054 0.5 0.5 2.5 - 4 50 4 Y E0050405050-0054 0.5 0.5 5 - 4 50 4 Y EF01004050-0504 1 5 - - 4 50 4 Y EF02004050-1004 2 10 - - 4 50 4 Y E0200406050-0304 2 3 6 - 4 50 4 Y EF03004050-0904 3 9 - - 4 50 4 Y E0300409050-0504 3 5 9 - 4 50 4 Y EF04004050-1204 4 8 - - 4 50 4 Y E0400408050-0804 4 12 10 - 4 50 4 Y EF06006050-1804 6 8 - - 6 50 4 Y E0600618050-0904 6 9 18 - 6 50 4 Y EF08008063-2504 8 25 - - 8 63 4 Y E0800825063-1204 8 12 25 - 8 63 4 Y EF10010070-3004 10 30 - - 10 70 4 Y E1001030070-1504 10 15 30 - 10 70 4 Y EF12012075-3504 12 35 - - 12 75 4 Y E1201235075-1804 12 18 35 - 12 75 4 Y
-
加工參數
切削速度：每刃切削量 (fz) / 切深 (ap)：溝槽粗加工材料 應用 切削速度(Vc) 快削鋼 / 軟鋼 粗加工 150-250 精加工 250-350 一般工具鋼 / 鑄鋼 粗加工 150-220 精加工 220-300 較難加工的工具鋼及工具鋼 粗加工 120-170 精加工 170-250 材料 刃徑 2 3-4 5-6 7-8 9-10 11-12 13-14 15-16 快削鋼 / 軟鋼 fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 1.0-1.5 1.5-2.0 2.5-3.0 3.5-4.0 4.5-5.0 5.0-6.0 5.0-6.0 6.0-8.0 一般工具鋼 / 鑄鋼 fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 1.0-1.5 1.5-2.0 2.5-3.0 3.5-4.0 4.5-5.0 5.0-6.0 5.0-6.0 6.0-8.0 較難加工的工具鋼及工具鋼 fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 1.0-1.5 1.5-2.0 2.5-3.0 3.5-4.0 4.5-5.0 5.0-6.0 5.0-6.0 6.0-8.0 -
加工範例
料號 案例一 案例二 機器廠牌 OKUMA 快捷 AV-128 最高轉速 15000 24000 CNC 控制器 OKUMA SIEMENS 刀把系統 HSK-A63 HSK-A63 材料牌號 S136H 8407 材料硬度 56 HRC 52 HRC 刀具直徑 6 6 刀具R角 0.7 1 刀具刃數 4 2 夾持方式 筒夾 熱縮 伸出長 25 28 冷卻方式 吹氣 噴水 加工方式/路徑 開粗挖槽 二粗、等高、等寬 切削速度 Vc 150 188 每刃切削量 fz 0.3 0.1 轉速 N (S) 8000 10000 進給 Vf 10000 4000 加工總深度 Dc 20 16 切深 Ap 0.2 0.12 切寬 Ae 2 0.16 加工總時間 T 50 90 屑片量 客戶評價 刀具磨耗僅0.001mm，客戶非常滿意 刀具幾乎無磨損，客戶非常滿意 -
