產品介紹

溝槽側壁多用途刀具
溝槽側壁多用途刀具
PlayPause
previous arrowprevious arrow
next arrownext arrow
Shadow
  • 適合銑削平面、溝槽、側壁、口袋形、環形和斜面。
  • 優化切削液供應方式,直接導向刀刃邊緣。
  • 新式樣的刀片表面處理方式,強化切削鋁合金材料的效果。
  • 藉由提升剛性、精密度,減少振動和優化幾何,可取代APKT、LDLX和 ADEW三種標準刀片幾何。

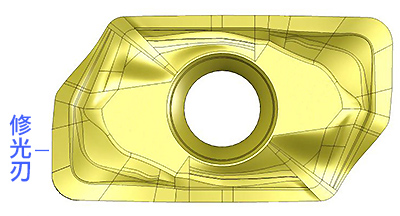

  • 整合修光刃,可達優異的面粗度
斜坡 平面 圓孔 溝槽 槽穴 側壁
應用範圍廣泛且多樣,可用來粗銑或精修一般鋼材、鋁合金(非鐵金 屬)、石墨、塑膠,以及預硬鋼和不銹鋼等。
全方位的方肩端面銑削和開槽立銑刀,適用於各種應用:鋼,鑄鐵,鋁,石墨,塑料以及硬化材料的粗加工和精加工,以及用於加工不銹鋼,高溫合金和高溫合金。

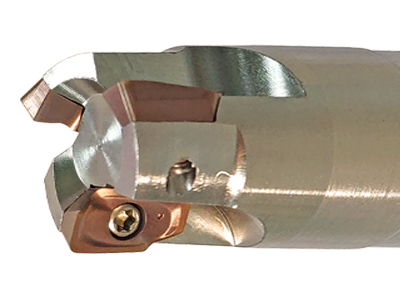

提供牙固式,直桿式,殼式刀盤,實現最高的同心度和最大的剛性。牙固式銑刀刀體與抗振延長桿相連,非常適合精加工操作;與整體鎢鋼延長桿相連,可用於深腔中的粗加工。精密製造的刀體保證了出色的銑削效果。直接向切削刃的最佳冷卻液供應可避免刀片切削麵上堆積任何切屑,並且即使在難加工的材料中也可確保最大程度的加工可靠性和安全地去除切屑。

刀片幾乎可滿足所有應用的需求。是高進給率立銑刀的理想選擇,用於高進給硬加工所有材料,直至62 HRC。適應性切削面幾何形狀保證了極長的使用壽命,同時具有安靜的運轉特性。

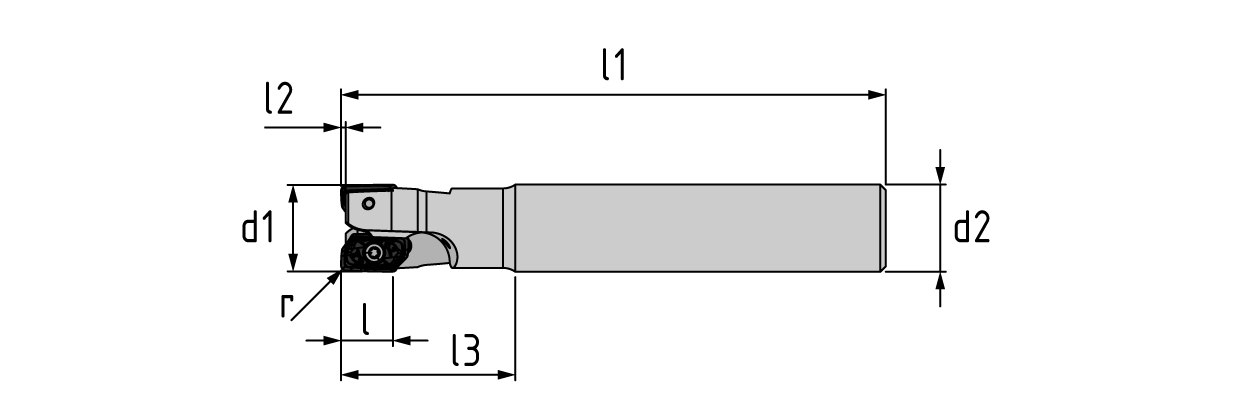

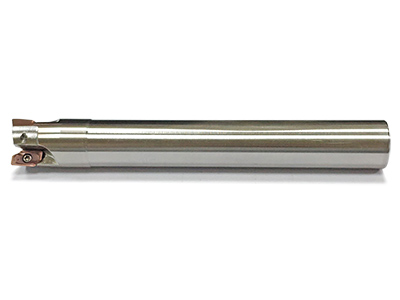

  • 料號
    Ordering Number
    刃徑
    D1
    總長
    L
    柄徑
    D2
    圓角
    R
    B 刃數
    Z
    螺絲
    M
    起子
    TORX
    S17R080L120-2T-00 17 120 16 0.8 - 2 M 2.5 T8
    S17R080L150-2T-00 17 150 16 0.8 - 2 M 2.5 T8
    S21R080L150-2T-00 21 150 20 0.8 - 2 M 2.5 T8
    S21R080L200-2T-00 21 200 20 0.8 - 2 M 2.5 T8
    S25R080L150-3T-00 25 150 25 0.8 - 3 M 2.5 T8
    S25R080L200-3T-00 25 200 25 0.8 - 3 M 2.5 T8
    S25R080L250-3T-00 25 250 25 0.8 - 3 M 2.5 T8
    S30R080L150-4T-00 30 150 25 0.8 - 4 M 2.5 T8
    S30R080L200-4T-00 30 200 25 0.8 - 4 M 2.5 T8
    S30R080L250-4T-00 30 250 25 0.8 - 4 M 2.5 T8
    S35R080L150-4T-00 35 150 32 0.8 - 4 M 2.5 T8
    S35R080L200-4T-00 35 200 32 0.8 - 4 M 2.5 T8
    S35R080L250-4T-00 35 250 32 0.8 - 4 M 2.5 T8
    S40R080L150-5T-00 40 150 32 0.8 - 5 M 2.5 T8
    S40R080L200-5T-00 40 200 32 0.8 - 5 M 2.5 T8
    S40R080L250-5T-00 40 250 32 0.8 - 5 M 2.5 T8

  • 料號
    Ordering Number
    刃徑
    D1
    總長
    L
    柄徑
    D2
    圓角
    R

    B
    刃數
    Z
    螺絲
    M
    起子
    TORX
    S17R080L30-2T-M8 17 30 M 8 * 1.25 0.8 8.5 2 M 2.5 T8
    S21R080L35-2T-M10 21 35 M 10 * 1.5 0.8 10.5 2 M 2.5 T8
    S25R080L40-3T-M12 25 40 M 12 * 1.75 0.8 12.5 3 M 2.5 T8
    S30R080L40-4T-M16 30 40 M 16 * 2.0 0.8 17 4 M 2.5 T8
    S35R080L40-4T-M16 35 40 M 16 * 2.0 0.8 17 4 M 2.5 T8
    S40R080L40-5T-M16 40 40 M 16 * 2.0 0.8 17 5 M 2.5 T8

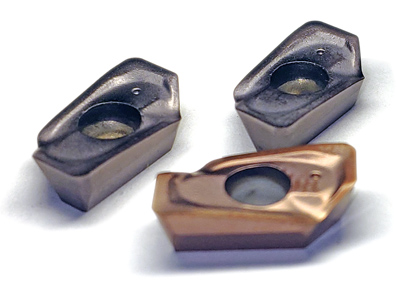

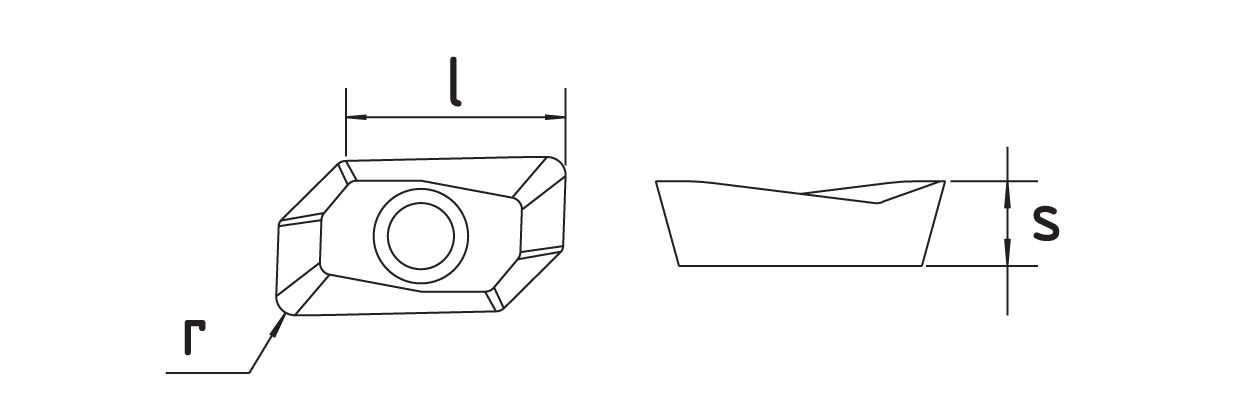

  • 料號
    Ordering Number
    ISO 編碼
    ISO Code
    材質
    Grade
    鍍層
    Coating
    邊長
    l
    厚度
    s
    圓角
    r
    螺絲
    Screw
    適用加工材料
    XDHT10T308-P40 XDHT 10T308 P40 ALOX 9.6 3.65 0.8 M2.5 PMKS
    XDHT10T308-K10 XDHT 10T308 K10 HYPERLOX 9.6 3.65 0.8 M2.5 NSH
    XDHT10T308-K05 XDHT 10T308 K05 HYPERLOX 9.6 3.65 0.8 M2.5 PKH
    XDHT10T308-M40 XDHT 10T308 M40 HARDLOX 9.6 3.65 0.8 M2.5 PMS
  • 加工參數

    進給與切深:
    材料 參數 P20 K10
    一般鋼材 每刃切削量 (fz) 0.5-2.0 -
    切深 (ap) 0.3-1.0 -
    鑄鐵 每刃切削量 (fz) - 0.5-2.2
    切深 (ap) - 0.2-1.2
    熱處理後鋼材 每刃切削量 (fz) - 0.2-1.0
    切深 (ap) - 0.2-0.5
  • 加工範例

  • 電子型錄


作為一個專業代理商,從加工技術到完整解決方案,不只提供您產品,更提昇您的競爭力。
