產品介紹

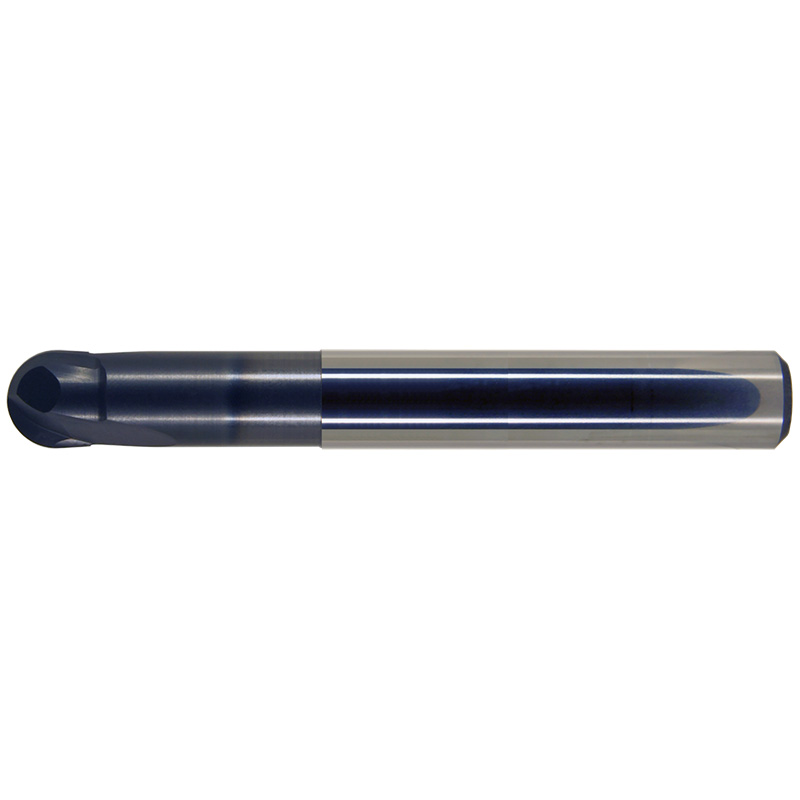

H 系列 - 球刀-

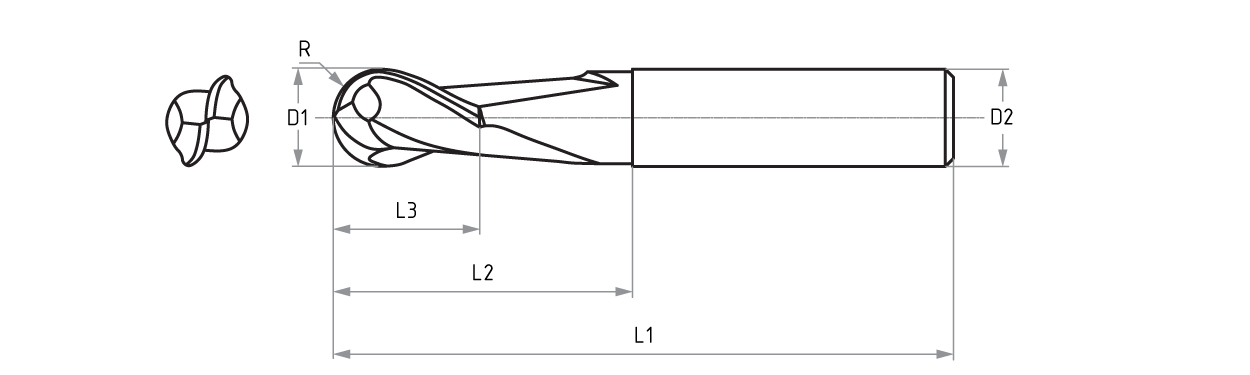

料號
Ordering Number刃徑
D1刃長
L2有效長
L3圓角
R柄徑
D2總長
L1刃數
Z庫存 BHF02004050-0402 2 4 - 1 4 50 2 Y BH02004005050-0202 2 2 5 1 4 50 2 Y BHF03004050-0602 3 6 - 1.5 4 50 2 Y BH03004008050-0302 3 3 10 1.5 4 50 2 Y BHF04004050-1002 4 10 - 2 4 50 2 Y BH04004015050-0402 4 4 15 2 4 50 2 Y BH04004015050-0802 4 8 15 2 4 50 2 Y BHF06006050-1202 6 12 - 3 6 50 2 Y BH06006020050-0482 6 4.8 20 3 6 50 2 Y BH06006020050-0602 6 6 20 3 6 50 2 Y BHF08008063-1602 8 16 - 4 8 63 2 Y BH08008025063-0642 8 6.4 25 4 8 63 2 Y BH08008025063-0802 8 8 25 4 8 63 2 Y BHF10010070-2002 10 20 - 5 10 70 2 Y BHF12012079-2402 12 24 - 6 12 79 2 Y
-
加工參數
切削速度:材料 應用 切削速度(Vc) 硬度 ≦ 48HRC 粗加工 150-190 精加工 190-250 硬度 ≦ 55HRC 精加工 120-250 硬度 ≦ 65HRC 精加工 80-120 材料 刃徑 2 3-4 5-6 7-8 9-10 11-12 13-14 15-16 硬度 ≦ 48HRC fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 0.04-0.10 0.08-0.20 0.15-0.40 0.20-0.50 0.20-0.60 0.20-0.70 0.20-0.80 0.20-0.80 硬度 ≦ 55HRC fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 0.04-0.10 0.08-0.20 0.15-0.40 0.20-0.50 0.20-0.60 0.20-0.70 0.20-0.80 0.20-0.80 硬度 ≦ 65HRC fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 0.04-0.10 0.08-0.20 0.15-0.35 0.20-0.45 0.20-0.50 0.20-0.60 0.20-0.60 0.20-0.60 材料 刃徑 2 3-4 5-6 7-8 9-10 11-12 13-14 15-16 硬度 ≦ 48HRC fz 0.03-0.06 0.07-0.10 0.10-0.15 0.10-0.15 0.12-0.17 0.12-0.17 0.12-0.17 0.17-0.22 硬度 ≦ 55HRC fz 0.03-0.06 0.07-0.10 0.10-0.15 0.10-0.15 0.12-0.17 0.12-0.17 0.12-0.17 0.17-0.22 硬度 ≦ 65HRC fz 0.03-0.06 0.07-0.10 0.10-0.15 0.10-0.15 0.12-0.17 0.12-0.17 0.12-0.17 0.17-0.22 材料 刃徑 2 3-4 5-6 7-8 9-10 11-12 13-14 15-16 硬度 ≦ 48HRC fz 0.01-0.02 0.01-0.03 0.02-0.04 0.02-0.04 0.03-0.05 0.03-0.05 0.03-0.05 0.04-0.06 硬度 ≦ 55HRC fz 0.01-0.02 0.01-0.03 0.02-0.04 0.02-0.04 0.03-0.05 0.03-0.05 0.03-0.05 0.04-0.06 硬度 ≦ 65HRC fz 0.01-0.02 0.01-0.03 0.02-0.04 0.02-0.04 0.03-0.05 0.03-0.05 0.03-0.05 0.04-0.06 -
加工範例
料號 案例一 案例二 機器廠牌 OKUMA 快捷 AV-128 最高轉速 15000 24000 CNC 控制器 OKUMA SIEMENS 刀把系統 HSK-A63 HSK-A63 材料牌號 S136H 8407 材料硬度 56 HRC 52 HRC 刀具直徑 6 6 刀具R角 0.7 1 刀具刃數 4 2 夾持方式 筒夾 熱縮 伸出長 25 28 冷卻方式 吹氣 噴水 加工方式/路徑 開粗挖槽 二粗、等高、等寬 切削速度 Vc 150 188 每刃切削量 fz 0.3 0.1 轉速 N (S) 8000 10000 進給 Vf 10000 4000 加工總深度 Dc 20 16 切深 Ap 0.2 0.12 切寬 Ae 2 0.16 加工總時間 T 50 90 屑片量 客戶評價 刀具磨耗僅0.001mm,客戶非常滿意 刀具幾乎無磨損,客戶非常滿意 -
