產品介紹

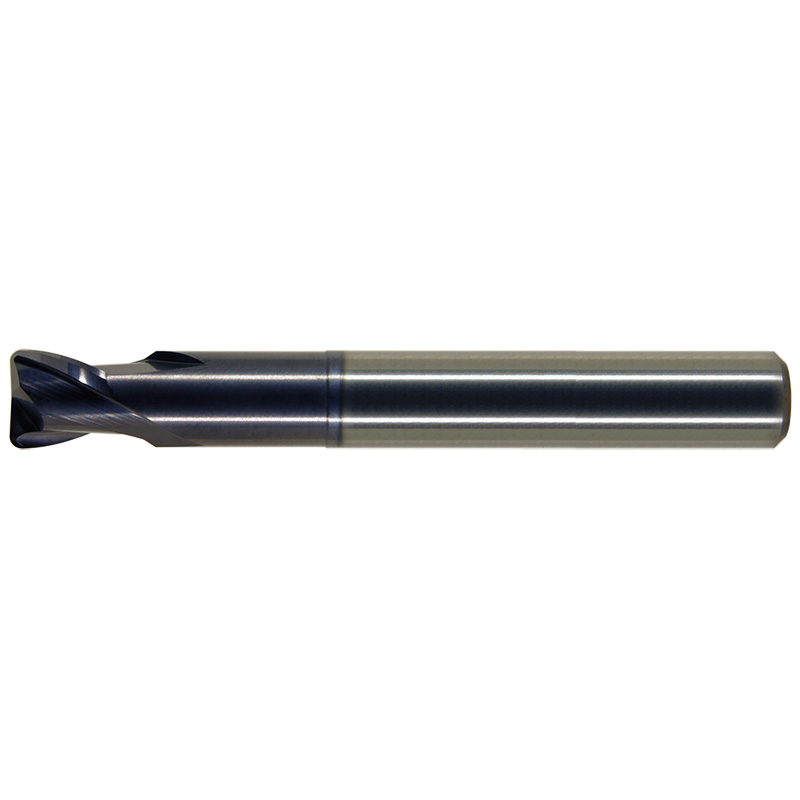

E 系列 - 圓鼻刀-
料號
Ordering Number刃徑
D1刃長
L2有效長
L3圓角
R柄徑
D2總長
L1刃數
Z庫存 TF020450020-0602 2 6 - 0.2 4 50 2 Y TF020450050-0602 2 6 - 0.5 4 50 2 Y T02045006020-0302 2 3 6 0.2 4 50 2 Y T02045006050-0302 2 3 6 0.5 4 50 2 Y TF030450020-0902 3 9 - 0.2 4 50 2 Y TF030450050-0902 3 9 - 0.5 4 50 2 Y T03045009020-0502 3 5 9 0.2 4 50 2 Y T03045009050-0502 3 5 9 0.5 4 50 2 Y TF040450020-1202 4 12 - 0.2 4 50 2 Y TF020450050-1202 4 12 - 0.5 4 50 2 Y T04045012020-0602 4 6 12 0.2 4 50 2 Y T04045012050-0602 4 6 12 0.5 4 50 2 Y TF060650050-1802 6 18 - 0.5 6 50 2 Y TF060650100-1802 6 18 - 1 6 50 2 Y T06065018050-0902 6 9 18 0.5 6 50 2 Y T06065018100-0902 6 9 18 1 6 50 2 Y TF080863050-2502 8 25 - 0.5 8 63 2 Y TF080863100-2502 8 25 - 1 8 63 2 Y T08086325050-1202 8 12 25 0.5 8 63 2 Y T08086325100-1202 8 12 25 1 8 63 2 Y TF100070050-3002 10 30 - 0.5 10 70 2 Y TF100070100-3002 10 30 - 1 10 70 2 Y T10007030050-1502 10 15 30 0.5 10 70 2 Y T10007030100-1502 10 15 30 1 10 70 2 Y TF120075050-3502 12 35 - 0.5 12 75 2 Y TF120070100-3502 12 35 - 1 12 75 2 Y T12007535050-1802 12 18 35 0.5 12 75 2 Y T12007535100-1802 12 18 35 1 12 75 2 Y -
料號
Ordering Number刃徑
D1刃長
L2有效長
L3圓角
R柄徑
D2總長
L1刃數
Z庫存 TF020450020-0604 2 6 - 0.2 4 50 4 Y TF020450050-0604 2 6 - 0.5 4 50 4 Y T02045006020-0304 2 3 6 0.2 4 50 4 Y T02045006050-0304 2 3 6 0.5 4 50 4 Y TF030450020-0904 3 9 - 0.2 4 50 4 Y TF030450050-0904 3 9 - 0.5 4 50 4 Y T03045009020-0504 3 5 9 0.2 4 50 4 Y T03045009050-0504 3 5 9 0.5 4 50 4 Y TF040450020-1204 4 12 - 0.2 4 50 4 Y TF020450050-1204 4 12 - 0.5 4 50 4 Y T04045012020-0604 4 6 12 0.2 4 50 4 Y T04045012050-0604 4 6 12 0.5 4 50 4 Y TF060650050-1804 6 18 - 0.5 6 50 4 Y TF060650100-1804 6 18 - 1 6 50 4 Y T06065018050-0904 6 9 18 0.5 6 50 4 Y T06065018100-0904 6 9 18 1 6 50 4 Y TF080863050-2504 8 25 - 0.5 8 63 4 Y TF080863100-2504 8 25 - 1 8 63 4 Y T08086325050-1204 8 12 25 0.5 8 63 4 Y T08086325100-1204 8 12 25 1 8 63 4 Y TF100070050-3004 10 30 - 0.5 10 70 4 Y TF100070100-3004 10 30 - 1 10 70 4 Y T10007030050-1504 10 15 30 0.5 10 70 4 Y T10007030100-1504 10 15 30 1 10 70 4 Y TF120075050-3504 12 35 - 0.5 12 75 4 Y TF120070100-3504 12 35 - 1 12 75 4 Y T12007535050-1804 12 18 35 0.5 12 75 4 Y T12007535100-1804 12 18 35 1 12 75 4 Y
-
加工參數
切削速度:材料 應用 切削速度(Vc) 快削鋼 / 軟鋼 粗加工 150-250 精加工 250-350 一般工具鋼 / 鑄鋼 粗加工 150-220 精加工 220-300 較難加工的工具鋼及工具鋼 粗加工 120-170 精加工 170-250 材料 刃徑 2 3-4 5-6 7-8 9-10 11-12 13-14 15-16 快削鋼 / 軟鋼 fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 1.0-1.5 1.5-2.0 2.5-3.0 3.5-4.0 4.5-5.0 5.0-6.0 5.0-6.0 6.0-8.0 一般工具鋼 / 鑄鋼 fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 1.0-1.5 1.5-2.0 2.5-3.0 3.5-4.0 4.5-5.0 5.0-6.0 5.0-6.0 6.0-8.0 較難加工的工具鋼及工具鋼 fz 0.02-0.04 0.03-0.06 0.05-0.08 0.05-0.08 0.06-0.10 0.07-0.12 0.07-0.12 0.08-0.12 ap 1.0-1.5 1.5-2.0 2.5-3.0 3.5-4.0 4.5-5.0 5.0-6.0 5.0-6.0 6.0-8.0 -
加工範例
料號 案例一 案例二 機器廠牌 OKUMA 快捷 AV-128 最高轉速 15000 24000 CNC 控制器 OKUMA SIEMENS 刀把系統 HSK-A63 HSK-A63 材料牌號 S136H 8407 材料硬度 56 HRC 52 HRC 刀具直徑 6 6 刀具R角 0.7 1 刀具刃數 4 2 夾持方式 筒夾 熱縮 伸出長 25 28 冷卻方式 吹氣 噴水 加工方式/路徑 開粗挖槽 二粗、等高、等寬 切削速度 Vc 150 188 每刃切削量 fz 0.3 0.1 轉速 N (S) 8000 10000 進給 Vf 10000 4000 加工總深度 Dc 20 16 切深 Ap 0.2 0.12 切寬 Ae 2 0.16 加工總時間 T 50 90 屑片量 客戶評價 刀具磨耗僅0.001mm,客戶非常滿意 刀具幾乎無磨損,客戶非常滿意 -
