來自挪威：Conoptica 光學式眼模量測系統 - 金屬線纜伸線模具的品質檢驗設備
-
高品質源於精確的檢驗
可量測 0.01mm 至 56mm 大小的物體 (直徑或截面)。
只需準備少量高品質模具，可減少人力，增加線材產量，改善品質和生產效率：
- 減少生產停頓
- 提高伸線速度
- 改善線材品質
- 延長眼模品質和壽命
- 縮短內部流程時間

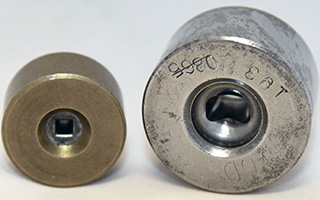

透過異形模具量測功能，幾乎任何形狀的伸線眼模都可以被量測。
採用與伸線眼模功能相同模式的演算法，但是它強大的能力，在異形眼模功能中，得到完全的釋放。 模型創建器可詳細描繪模具截面的幾何形狀，並儲存為標準模型以供後續使用。 然後，就可以使用許多建議參數點 (POI) ，用以測量模具上想要量測的部位。 提供兩種異形眼模應用，分別用於 3D 和 2D 測量。除了先進的 2D 截面分析，3D 版本更可提供模具內任一點的輪廓深度資訊（定徑區長度和壓縮角）。
功能與應用
25 年來，Conoptica 持續為電線電纜產業提供最先進的量測科技。
透過為使用者提供重要數據，我們的量測儀器為伸線模具工廠和線材製造商帶來重要的收益：
異形眼模
-
支援機型
3D 形狀：
CU11 系列
CU20 機型
2D 形狀：
CU4 機型
CU6 系列
CU20 機型
-
系統特色
標準功能：
基本測量工具、模型建立器和進階工具。
選用功能：
輪廓顯示器 - 可沿模具外形查看的標準值與測量值的偏差量。 可輕鬆地檢查關鍵位置的細節，和困難的角落位置。
-
功能限制
測量不規則形狀可能需要更高的光學解析度，尤其是在大型模具上測量半徑極小的曲線時。 如果是受限於解析度，Conoptica 通常能以提供替代機型獨立測量這類「困難」的零件，使用更大的倍率，就可以精準地量測到半徑小於 0.01mm 的曲線。如果您遇到這類挑戰，請聯絡我們，我們會協助您找到完美的解決方案。
其他應用針對特殊需求的軟體應用
Conoptica 系統主要用於測量圓形或異形伸線模具。 此外，我們也能為有特殊需求的客戶提供專業的客製化應用。塗漆模具
此模組專門用於測量典型幾何形狀的塗漆模具，可針對這類模具進行 2D/3D 精密量測作業測。線材及磨針
可簡單迅速地對線材樣品、磨針、針角等進行 2D 測量。可用於檢驗磨針角度、線材進行採樣等。截面量測
對於特殊應用，Conoptica 也可用於檢查各種產品的橫截面，例如異形線纜、圈環、加工零件等。此特製模組需要在 Conoptica 測量儀器中安裝特殊物鏡。 此特殊物鏡是「明視野」鏡頭，與 CU11/CU6/CU4 系統中使用的普通物鏡不同。 （CU20 也使用明視野技術。）ADFS 系統自動化上料、標記、分檢伸線模具
ADFS 系統可以和 CU4 系統結合，達成自動化進料、標記及分檢伸線和塗漆眼模。每個進料口可以容納總長度 112 公分(44 英吋) 的模具堆疊。輸出端可將模具依據直徑大小分檢。每個模具一般週期大約 5 秒 + 測量時間 + 標記時間 (如果有此功能)。量測直徑和橢圓度時間不超過 2 秒鐘。如需更多 ADFS 解決方案的資訊，請聯繫我們。Automatic Die Feeding and Sorting

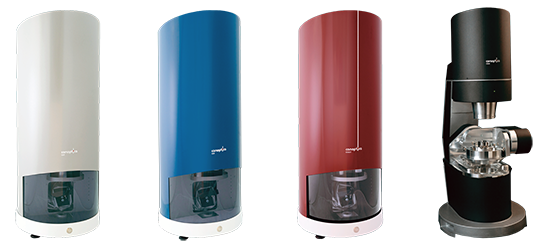

Conoptica 全系列光學式眼模量測系統
可量測 0.01mm 至 56mm 大小的物體 (直徑或截面)。
CU4
2D 量測：伸線眼膜
快速精確測量孔徑及橢圓度
CU6 系列
3D 量測：伸線眼模 / 線材及磨針
經濟型剖面輪廓量測系統
CU11 系列
3D 量測：伸線眼模 / 線材及磨針 / 截面量測
可完整量測對稱度的旗艦機型
CU20 系列
3D 量測：伸線眼模 / 線材及磨針 / 截面量測
可量測超大眼模和孔徑硬體規格
四個系列可滿足不同用戶的需求

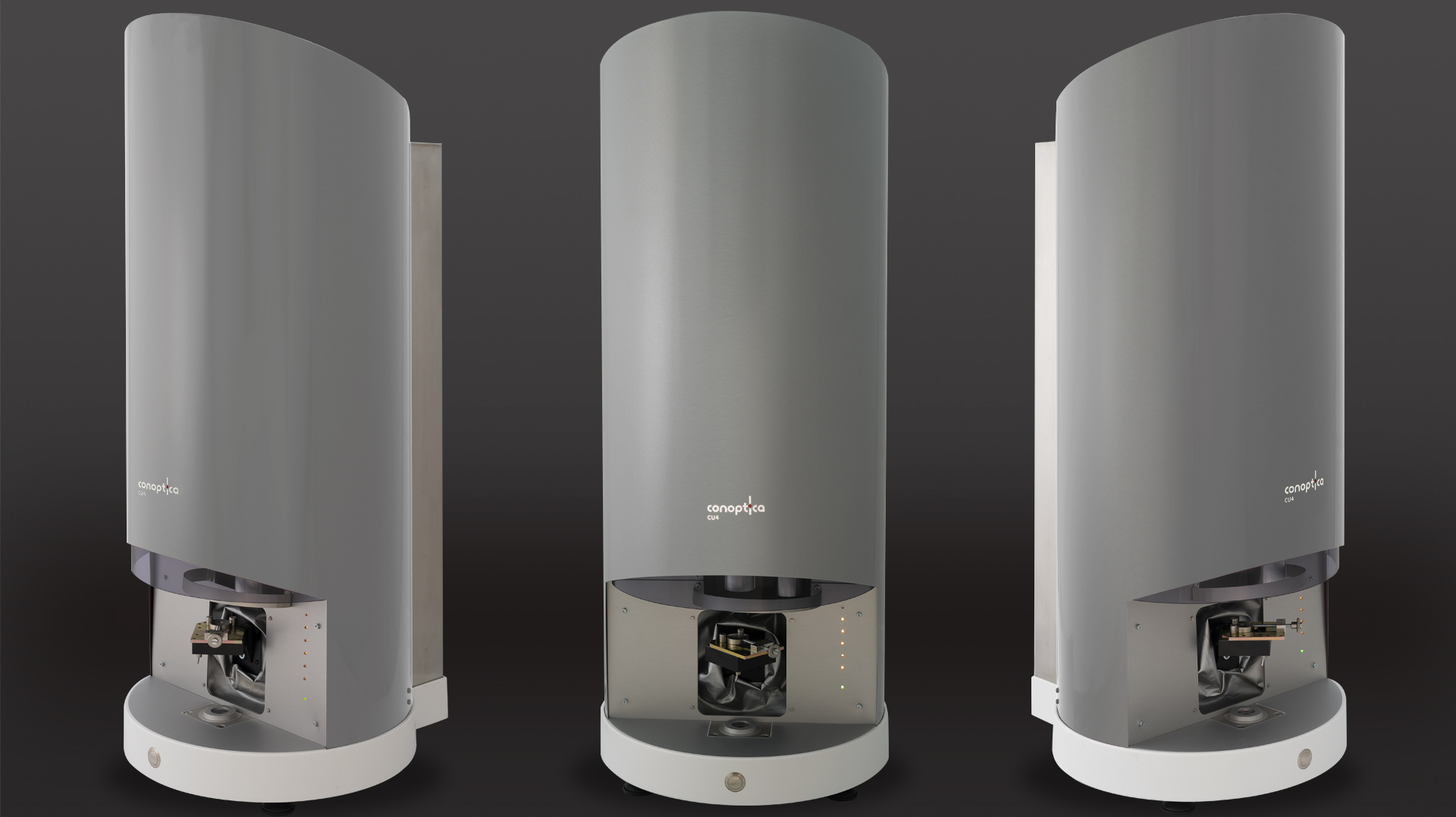

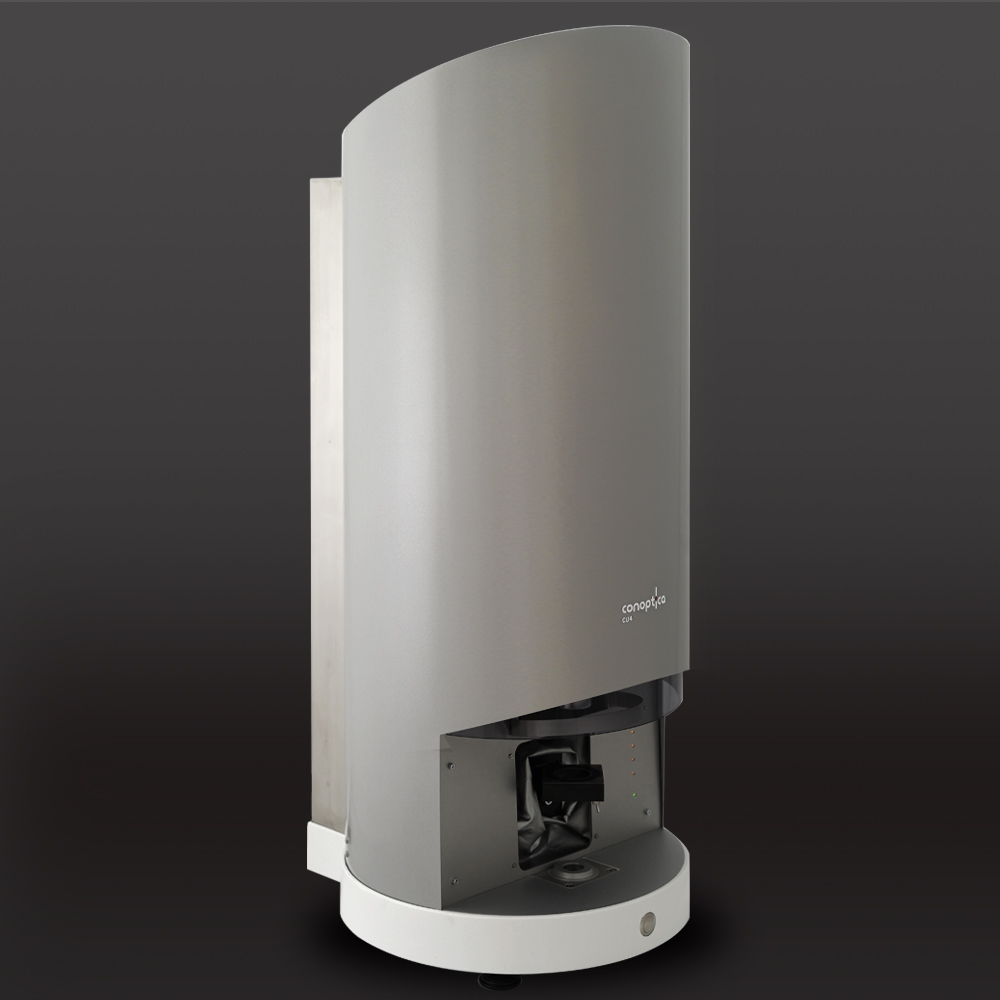

CU4
快速檢驗孔徑
孔徑範圍：
最小 = 0.020 mm (0.00079 in)
最大 = 7.000 mm (0.27559 in)
最大模殼尺寸：
直徑：55 mm (2.16 in)
高度：30 mm (1.18 in)
重量：0.3 kg

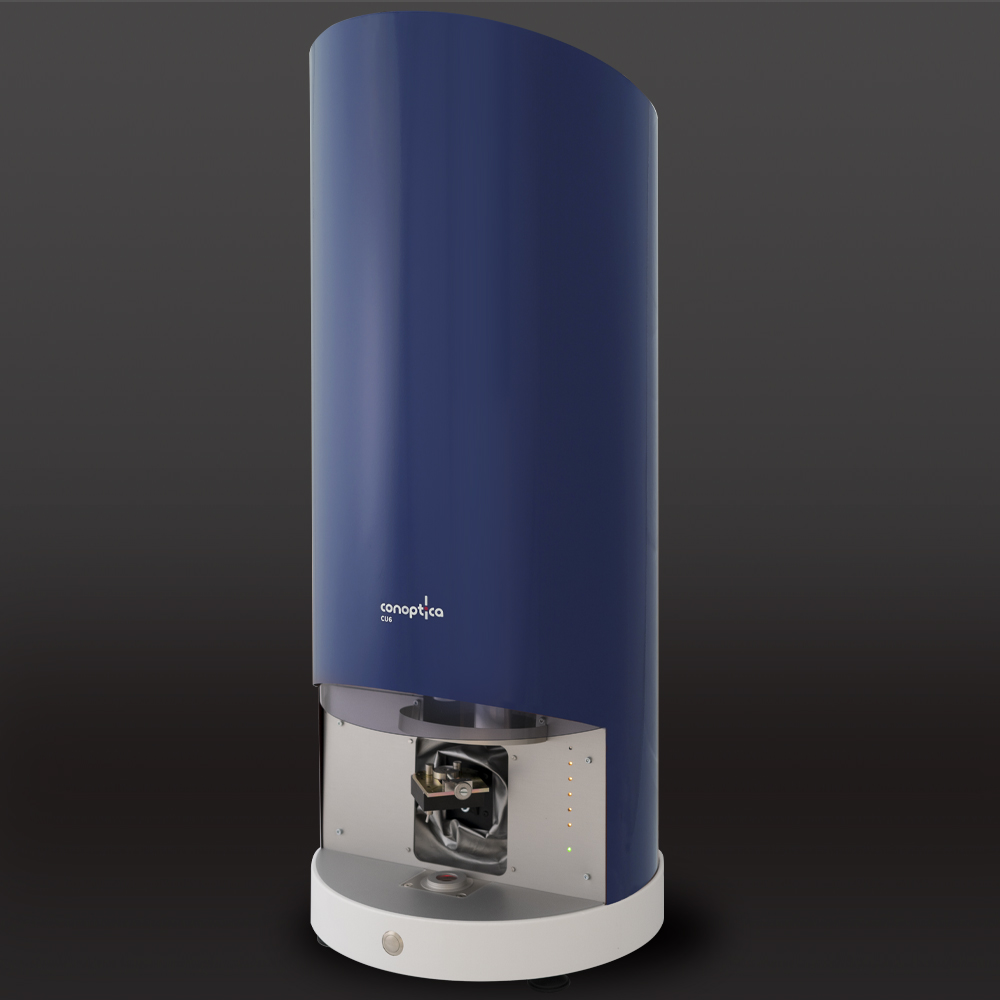

CU6
可量測定徑區長度
孔徑範圍：
最小 = 0.020 mm (0.00079 in)
最大 = 7.000 mm (0.27559 in)
最大模殼尺寸：
直徑：55 mm (2.16 in)
高度：30 mm (1.18 in)
重量：0.3 kg

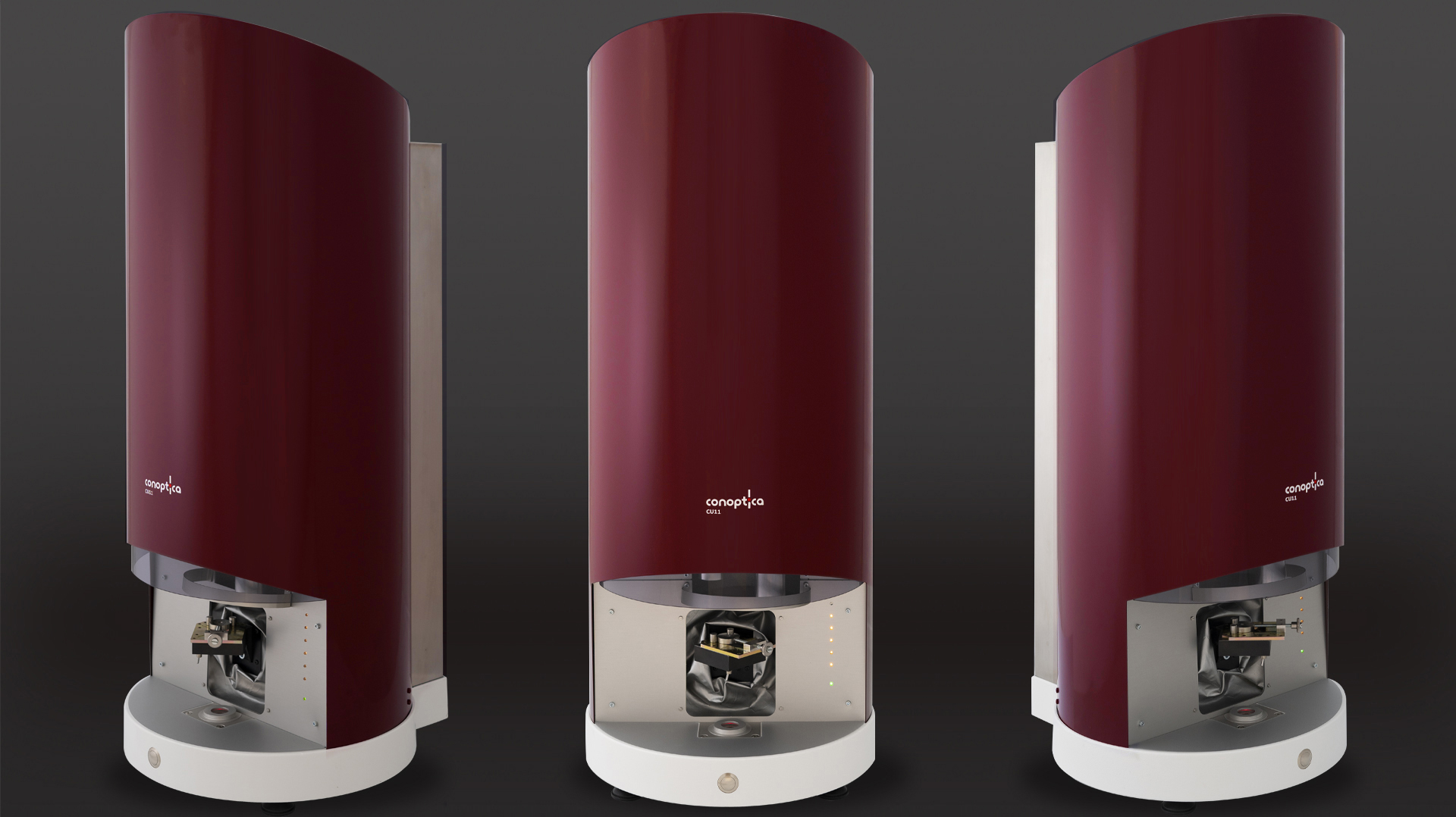

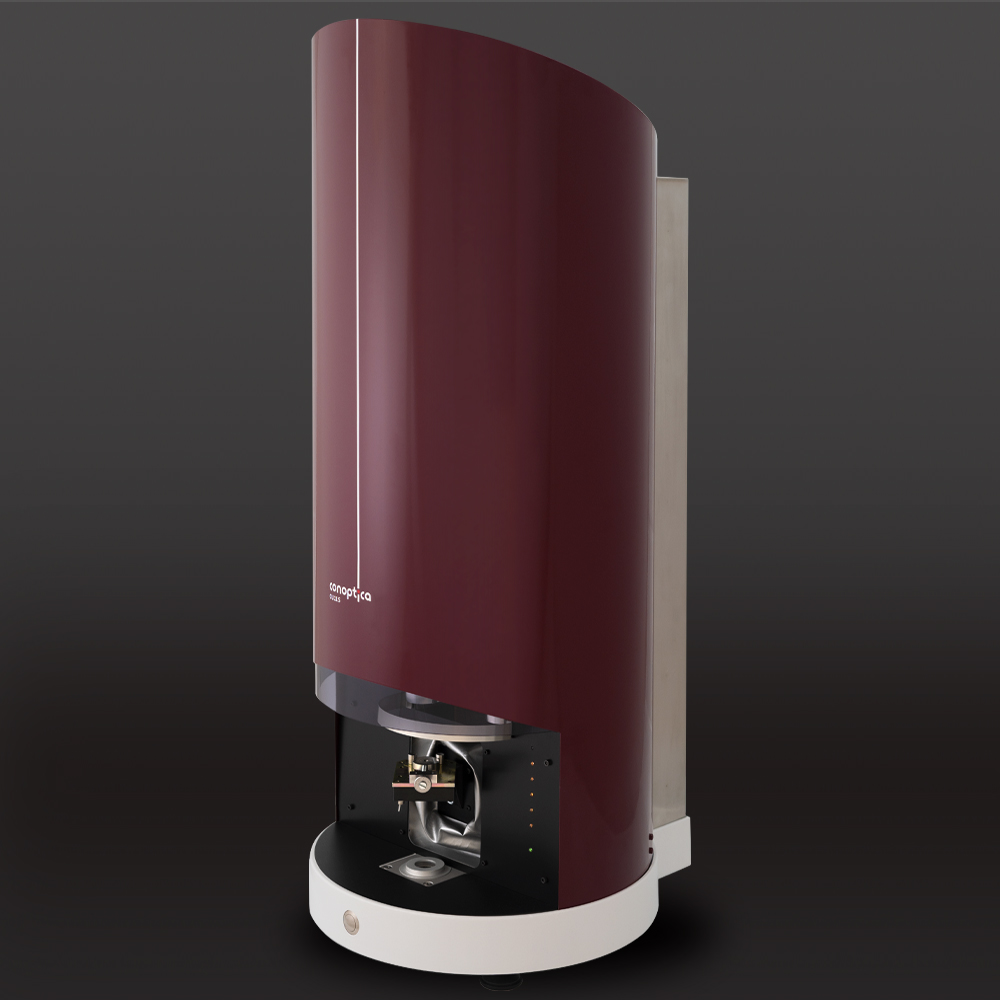

CU11
可量測定徑區對稱度
孔徑範圍：
最小 = 0.020 mm (0.00079 in)
最大 = 7.000 mm (0.27559 in)
最大模殼尺寸：
直徑：55 mm (2.16 in)
高度：30 mm (1.18 in)
重量：0.3 kg

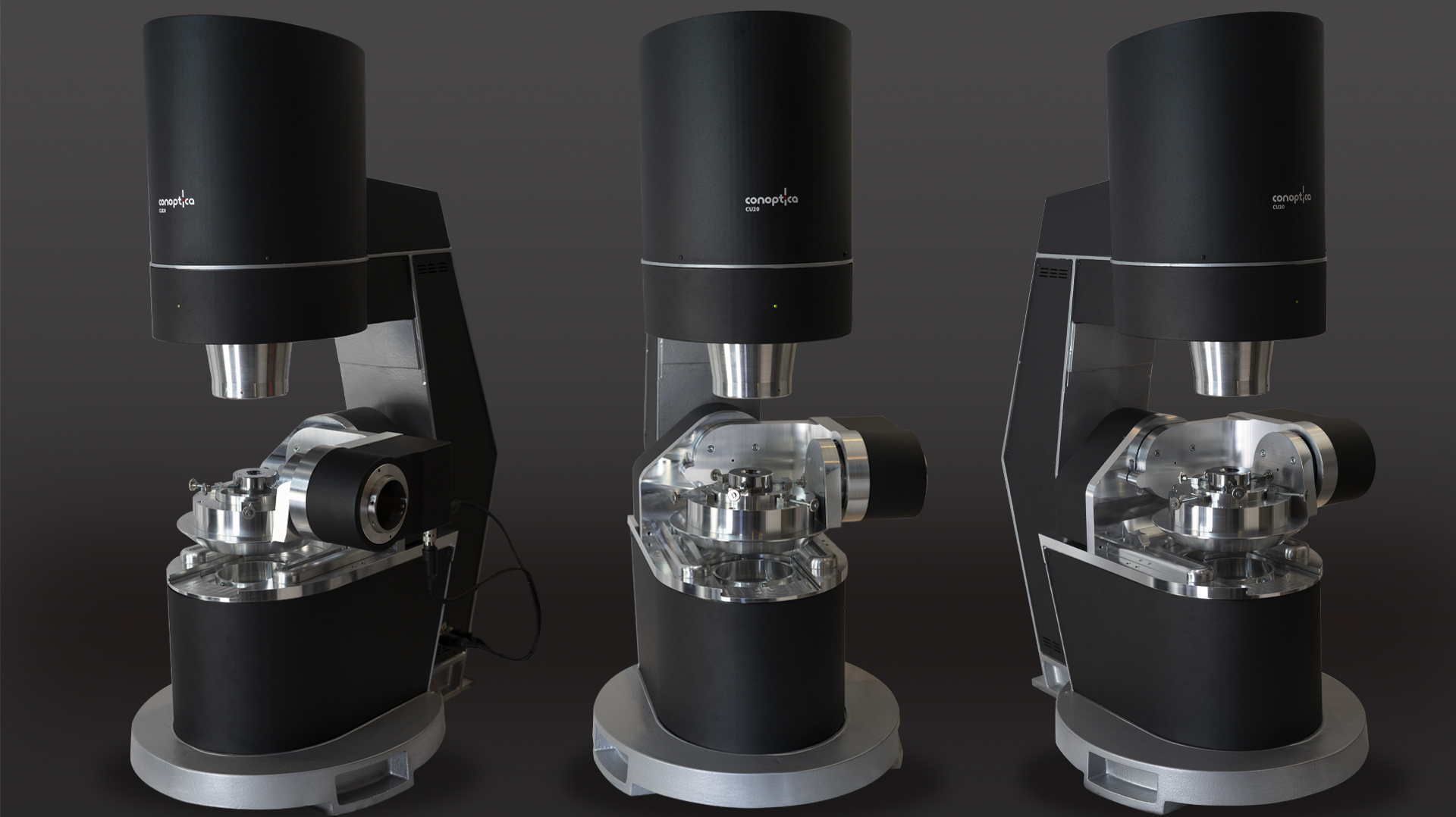

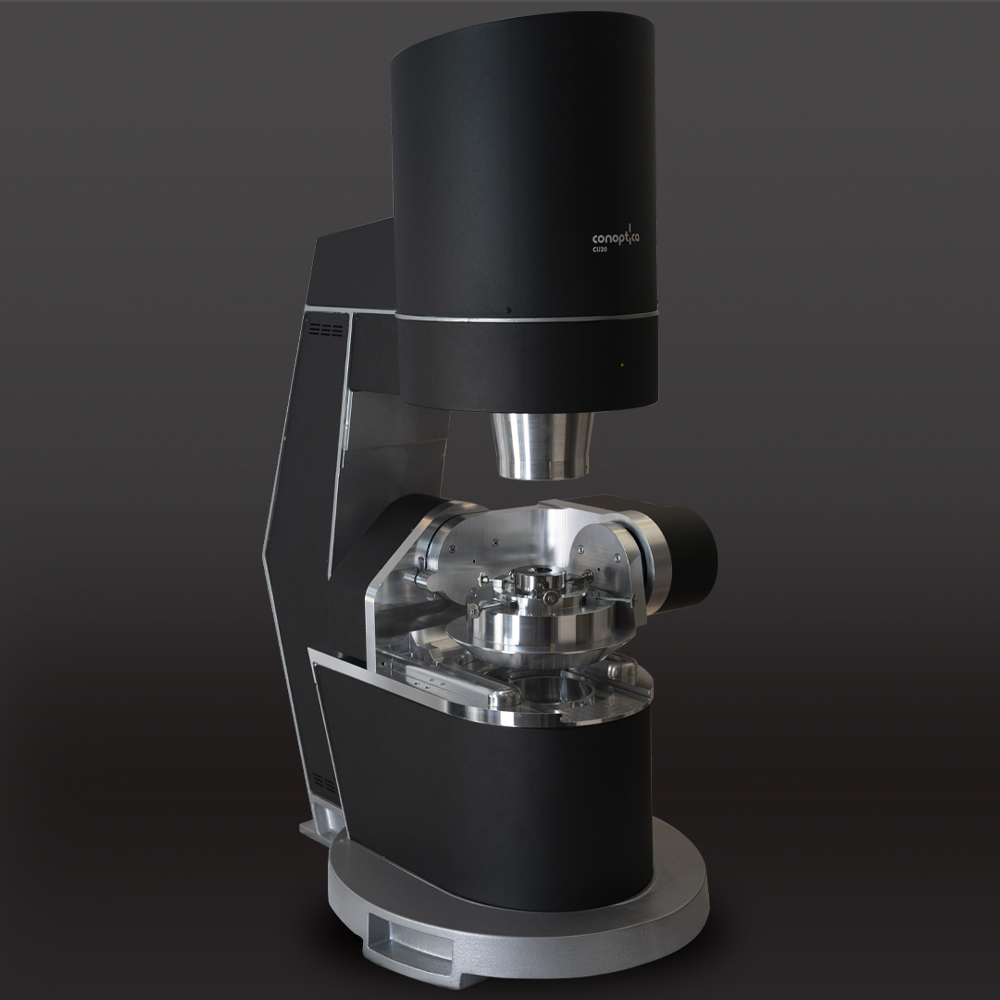

CU20
量測超大眼模的唯一選擇
孔徑範圍：
最小 = 0.800 mm
(0.0315 in)
最大 = 54.000 mm
(2.1260 in)
最大模殼尺寸：
直徑：75 mm (3.0 in)
高度：160 mm (6.3 in)
重量：10.0 kg
