3DMILLING 切削刀具 - 仿形銑削球刀

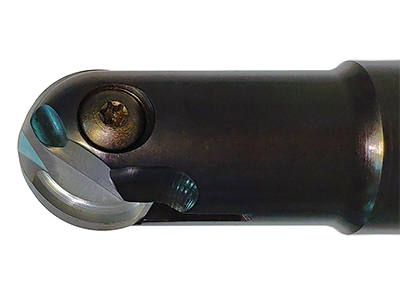

仿形銑削球刀


球刀片和圓鼻刀片兩用刀桿。

P20、S45C...

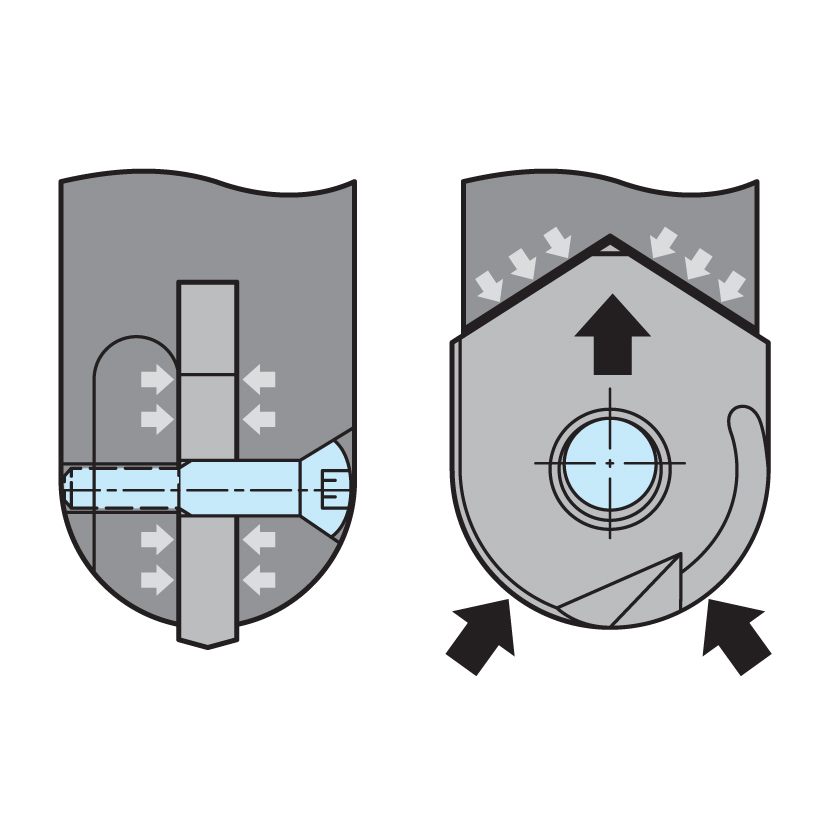

切削刀片的夾緊高度精確且堅固。獨特的 V 型口袋這種設計為刀片提供了真正的正向座，並且在用側向銑削時刀片不會移動。「三明治」形式的刀片夾持方式，僅用單支螺絲可提供極大的夾緊力。

先進的刀片設計消除了鎖定螺釘的熱鎖死或刀片移動，舊式的螺絲設計還需要使用額外的定位螺絲或壓板，V 型刀片座可避免更換新刀片時的不匹配。它還免除重新在程式中設定新的刀具長度或補正量的必要。

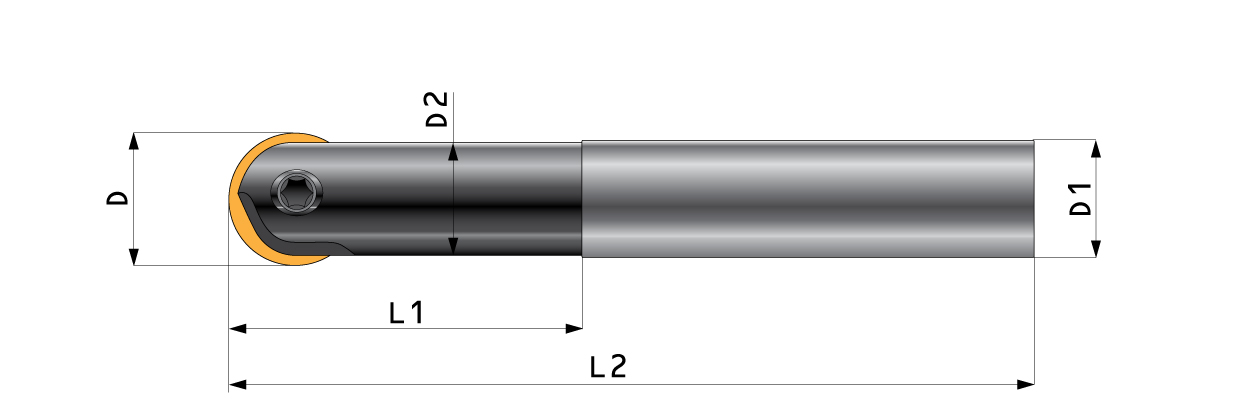

料號 Ordering Number	刃徑 D1	總長 L2	柄徑 D2	圓角 R	有效長 L1	刃數 Z	螺絲 M	起子 TORX
B10R500L130-A	10	130	10	5	30	1	M 4.0	T15
B12R600L130-A	12	130	12	6	30	1	M 5.0	T20
B16R800L130-A	16	130	16	8	35	1	M 5.0	T20
B20R100L130-A	20	130	20	10	35	1	M 5.0	T20

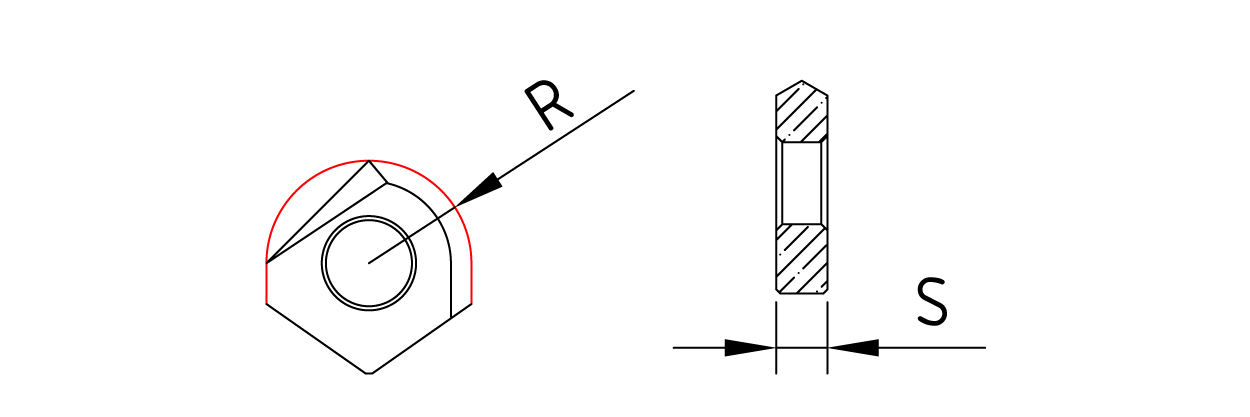

料號 Ordering Number	ISO 編碼 ISO Code	材質 Grade	鍍層 Coating	邊長 l	厚度 s	圓角 r	螺絲 Screw	適用加工材料
ROHX10XX-P25	ROHX 10XX	P25	HYPERLOX	10	2.5	5	M4	P
ROHX12XX-P25	ROHX 12XX	P25	HYPERLOX	12	2.5	6	M5	P
ROHX16XX-P25	ROHX 16XX	P25	HYPERLOX	16	3	8	M5	P
ROHX20XX-P25	ROHX 20XX	P25	HYPERLOX	20	3	10	M5	P

進給與切深：
